STDJI综合型低压电动机保护器
产品概述
STDJI综合型低压电动机保护器(以下简称STDJI 或保护器),是我公司针对低压电动机在各种应用场合而研发的保护装置,是为额定工作电压至 1000V,额定电流至 800A 的电动机提供完善保护的新一代集继电保护,测量,控制,通讯为一体的低压电机保护装置。
STDJI通过采集三相电流,三相电压,接地电流等数据,将这些数据计算后和控制器记录的各种保护功能整定信息进行比较,当符合保护动作条件时,驱动继电器输出,从而达到保护电动机的目的。
STDJI综合型低压电动机保护器符合以下安全标准:
GB/T 17626.2-1998 静电放电抗干扰度试验;
GB/T 17626.3-1998 射频电磁场辐射抗扰度试验;
GB/T 17626.4-1998 电快速瞬变脉冲群抗干扰度试验;
GB/T 17626.5-1998 浪涌干扰度试验;
GB14048.1-2000 低压开关设备和控制设备 总则;
GB14048.4-2003 低压开关设置和控制设置 机电式接触器和电动机启动器;
GB14048.5-2001 低压开关设备和控制设置 控制电路电器和开关元件
第 1 部分:机电式控制电路电器
GB14048.6-1998 低压开关设备和控制设备
第 2 部分:交流半导体电动机控制器和启动器
产品功能特点
1. 可用于 0.66KV 及以下电压等级各种电流规格电动机的全面保护;
2. 通过监测电动机三相回路的电流、电压等参数对电动机进行全面保护(具有启动超时、过载、堵转、断相、不平衡、接地故障、漏电、短路、欠载、超温、过压、欠压、相序错乱等多种保护功能,可对电动机进行全面的保护;并可选"抗晃电"功能和欠、失压重起动功能);
3. 采用宽温型 LCD 以及高亮指示灯结合显示运行状态及数据;
4. 可编程设置,可在现场方便地更改整定电流、保护定值等参数;
5. 可选配 1 路 RS485 通讯接口,采用 MODBUS-RTU 协议与后台组网通讯,也可选 PROFIBUS-DP 通讯方式;
6. 可选配 1 路 DC4~20mA 模拟量变送输出到后台工控机;
7. 提供 8 路开关量输入采集和 4 路继电器输出,可适用于多种起动控制方式;
8. 电源电压:AC/DC85V~265V(交直流通用,宽范围),方便设计应用;
9. 保护器主体采用 35mm 标准导轨安装方式,方便安装与拆卸;显示模块屏装(开孔尺寸为 96.5mm×54.5mm);

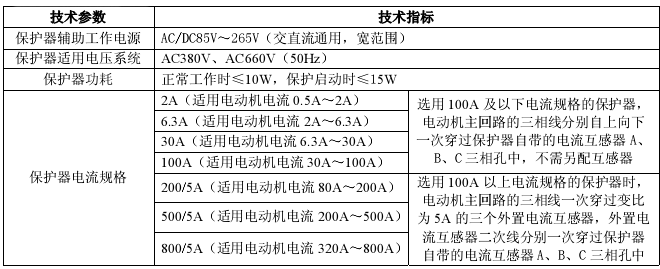

技术指标
产品 型号
