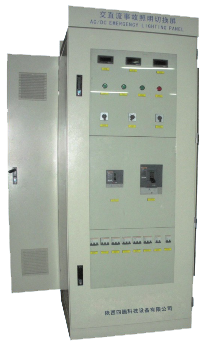

B-SGP/X交直流事故照明切换屏
|
|
| B-SGP/X系列微机型事故照明系列控制切换箱(屏)执行GB17945-2000及低压电器IEC947，VDE0660,GB14048标准，采用IGBT器件及SPWM逆变技术和先进的智能CPU控制，可编程逻辑智能模块。作为控制管理，结构简单，性能可靠，正弦波稳压稳频输出，自动切换，可与其它自动化设备联动工作，维护简便、工作无噪音、环保、带载能力强，使用于电感性、电容性及综合性负载，可过载120%正常工作，主要适用于电力、工矿、医院、宾馆、商场等行业的应急照明和事故照明。 |
|
| 正常工作时，交流供电供给常规照明，直流供电待机，当交流电源掉电后，立刻自动切换到直流逆变供电，启动事故照明，同时发出照明控制切换动作信号。如果交流供电恢复正常，将立刻自动切除事故照明供电，恢复交流供电常规照明。智能模块可对模块本身及所配置设备进行定期自检，如果有故障存在时，发出故障信号，无需运行人员定期操作试验开关来判别系统切换运行正常与否。 |
|
|
自动投入：交流供电失电后，直流供电自动投入逆变稳压输出。
手动投入：可手动选择操作交流或直流供电的运行投入。 试验操作：通过操作开关，模拟交流供电消失后自投直流逆变。 故障自诊断：每日上午十点钟到十点零一分进行逆变器检测，自动启动直流逆变运行1分钟，检测时所带负载不工作，自检运行非正常时发出自检故障信号，直至逆变器故障排除后信号自动复归。 过载保护：负载大于1.2倍时动作时间约1分钟，负载大于1.5倍时动作时间约1秒钟。 旁路应急：常规照明稳压输出故障时可自动旁路或手动旁路应急运行及试验负载回路正常与否。 |
|
|
|
|
