ST-WSK-2SH温湿度监控器
 |
| 该产品主要用于电力设备（如户外端子箱、高低压控制柜、手车式开关柜、环网开关柜、地下变电站、箱式变电站、断路器机构箱、仪表箱等）以及其它需自动除潮湿、防结露、防冻的场合。能够有效防止因潮湿、结露及温度过高（低）而引发的各类事故，保障自动化作业的高效、安全运行。 |
 |
| 在待机状态下，传感器对周围环境的温湿度变化进行检测，当湿度过大将要产生凝露时，产品将自动接通负载电源，通过外接负载（加热板），强制对介质进行改造以达到标准工作条件，在此期间当温度超过指定温度时，负载将停止工作直到温度不再过高；在温湿度都达到标准要求后，系统重新处于监控状态，如此反复实现自动控制。 |
 |
| ▲工作电源：AC220V×(80～110%),50Hz ▲使用环境(指监控器): 温度-25～+65℃,相对湿度≤95%RH ▲控温范围：为降温型和升温型，启控点为固定温度，出厂前预设（5℃）。 ▲温控精度：±１℃ ▲结露启控：当湿度≥75%RH±5%时(也可以由用户来指定一值) ▲响应速度：典型值≤5s ▲输 出：1倍工作电压，额定功率阻性负载AC220V 3A ▲功 耗：≤1W ▲抗振动性：20m/s2,10Hz～150Hz下每轴线20个循环后工作正常 ▲使用寿命：驱动负载不小于108次 ▲三防(TH)：防止含酸、碱、盐气体破坏 ▲体 积：48×48×78mm3 ▲配套负载 我们推荐使用AC 220V 50Hz: 1) 电加热器：功率100W、150W、200W、300W、500W； 2) 风扇：功率、体积根据需要自定 |
 |
1、嵌入式安装，开孔尺寸45+0.5×45+0.5mm2，如下图示。
2、电气连接 A．一般接线方法(图1)

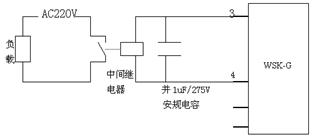

①②接湿度传感器，⑦⑧接温度传感器，③⑤接湿度负载，④⑤接温度负载，⑤⑥接AC220V电源。 B．用户如觉负载能力不够，可自行在③～④接入中间继电器来实现功率扩展.
3、使用注意事项 (1)包括套件：主设备1件，温湿度传感器1套（包括温度传感器1只、结露传感器1只）。 (2)在仔细阅读《使用说明书》的前提下，方可接线。 (3) 试验温控监控单元，在通常情况下，如果没有满足条件的温度触发，系统处于温度未达启控条件的监控状态，将接传感器的⑥⑦两脚断开，然后通电，控温监控单元工作，那⑧⑨有电压输出，温度指示灯亮；或处于手动状态，对应的控温指示灯亮，表明温控单元工作正常。 (4) 试验湿度监控单元，在自动状态下，可用湿度发生器或者用口哈气，接近结露传感器5秒左右，监控器上湿度指示灯亮、负载开始工作；远离水汽，指示灯灭、负载停止工作，表明湿度监控器工作正常。手动状态时，监控器上湿度指示灯亮、负载开始工作。 |
