STDJH低压智能保护器
 |
|
STDJH低压智能保护器（以下简称STDJH 或保护器）适用于 AC380V、AC660V 低压系统，有先进的电动机或线路保护、监控功能，可同时测量显示三相电流、三相电压等多种电力参数，并且可选现场总线与后台通讯实时查看运行及保护信息，可作低压异步电动机和三相电力馈电系统的保护、监测和控制用，是新一代集继电保护、测量、控制、通讯为一体的低压保护装置，为现代化的设备管理带来很大的便利。 STDJH通过采集三相电流、三相电压、漏电电流等数据，再将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动相应继电器跳闸和报警输出，从而达到保护电动机或低压线路的目的。 STDJH低压智能保护器符合以下安全标准： GB14048.1-2000 低压开关设备和控制设备 总则； GB14048.4-2003 低压开关设置和控制设置 机电式接触器和电动机启动器； GB14048.5-2001 低压开关设备和控制设置 控制电路电器和开关元件 第 1 部分：机电式控制电路电器 GB14048.6-1998 低压开关设备和控制设备 第 2 部分：交流半导体电动机控制器和启动器 |
 |
|

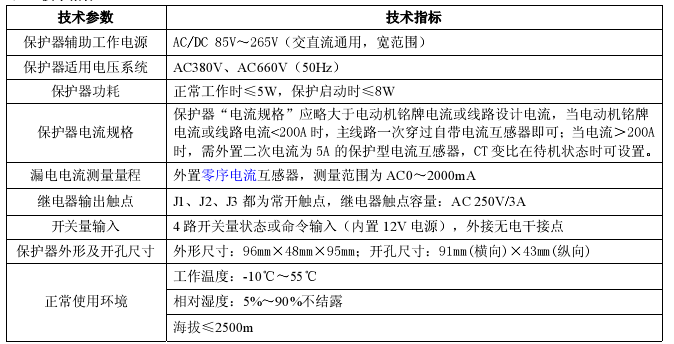

1. 可用于 0.66KV 及以下电压等级各种电流规格电动机或馈出线路的全面保护； 2. 通过监测电动机三相回路的电流、电压、漏电电流等参数对电动机或线路进行全面保护(具有启动超时、过流、堵转、短路、欠载、断相、不平衡、漏电、过压、欠压等多种保护功能）； 3. 采用高亮度段码式 LCD，中文提示结合数据，直观显示运行状态或故障保护详细情况； 4. 可编程设置，保护器可在现场通电后待机状态下方便地更改整定电流、保护定值等参数； 5. 可选配 1 路 RS485 通讯接口，采用 MODBUS-RTU 协议与后台组网通讯； 6. 可选配 1 路 DC4～20mA 模拟量变送输出到后台工控机（变送对应量可选 A 相电流、B 相电流、C 相电流、漏电电流、三相电流不平衡率、三相电压中任一电量）； 7. 提供 4 路开关量输入和 3 路继电器输出，可适用于多种启动控制方式（可选：电动机保护模式、电动机直接启动模式、电动机双向可逆启动模式、星/三角启动两继电器模式、线路保护模式）； 8. 电源电压：AC/DC 85V～265V； 9. 保护器采用面板开孔嵌入安装方式，开孔尺寸：91mm(横向)×43mm(纵向)； |
|
|
